🔧 Elektronikai panelek készítése
Utoljára frissítve: 2023. 10. 20. 19:34:29
Az elektronikai panel, azaz nyomtatott áramkör (NYÁK) készítése az elektronikai építés egyik első lépése. Elkészítése akár "házilag", akár gyártatva is lehetséges. A készítés előtt mindenképp legyen egy kész tervünk. Ehhez használhatjuk a műhelyen lévő munkalapokat, de akár saját kapcsolást is tervezhetünk.
Tipp!
Panel tervezéséhez lásd az erről szóló leírásunkat itt!
Első módszer: kézi rajzolás
Kézi rajzolás esetén egy nyers panelből indulunk ki, amelyről a felvitt réz felületet lemarjuk/leoldjuk. A fő kérdés, hogy hogyan oldjuk meg, hogy az elektromos vezetékeknek megfelelő minta ne maródjon le. A válasz, hogy bevonjuk egy műanyag réteggel, ami megvédi a rezet azokon a területeken, ahol szeretnénk azt megtartani.

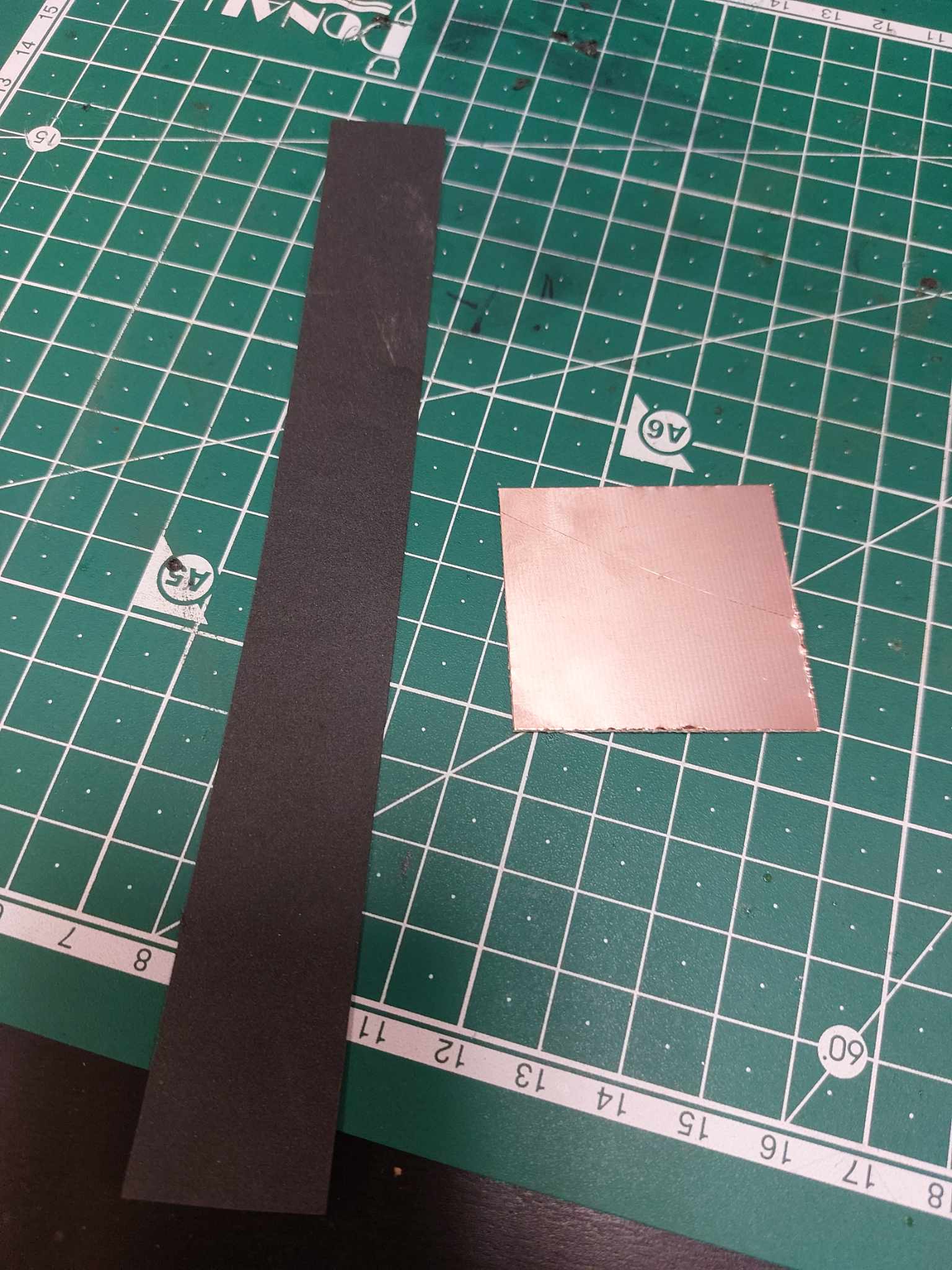

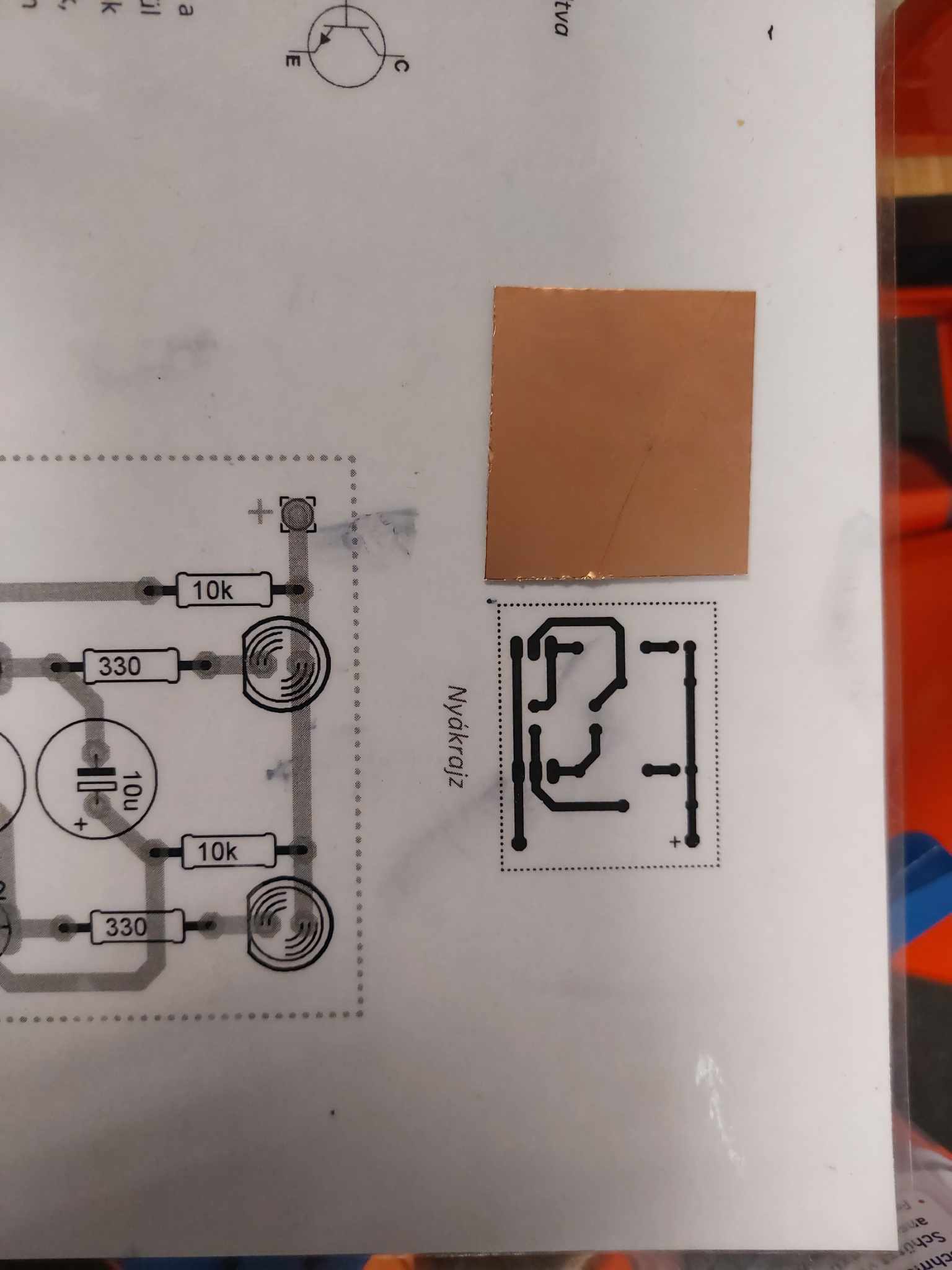

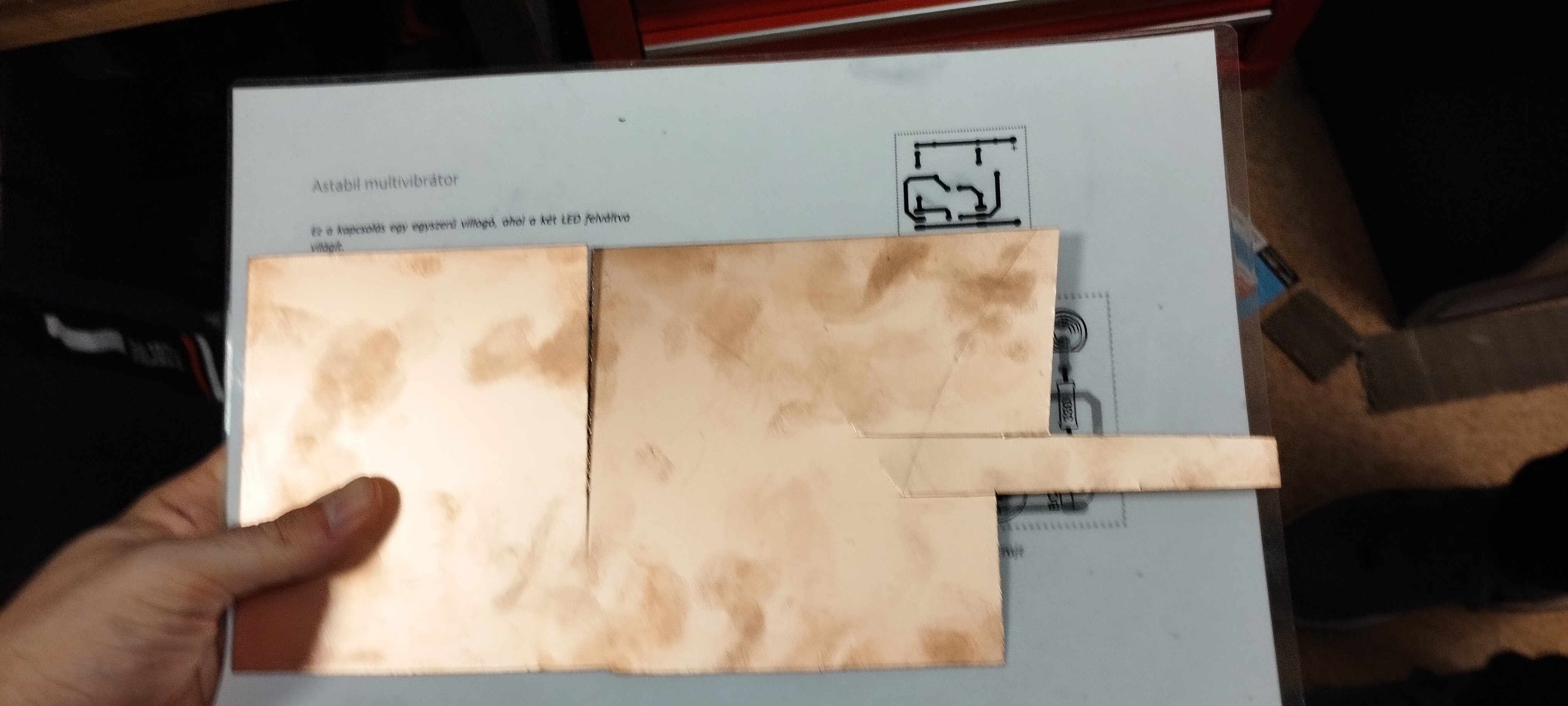

Első lépésként szerezzünk egy paneltervet, és vágjunk le egy annak megfelelő méretű nyers lapot.

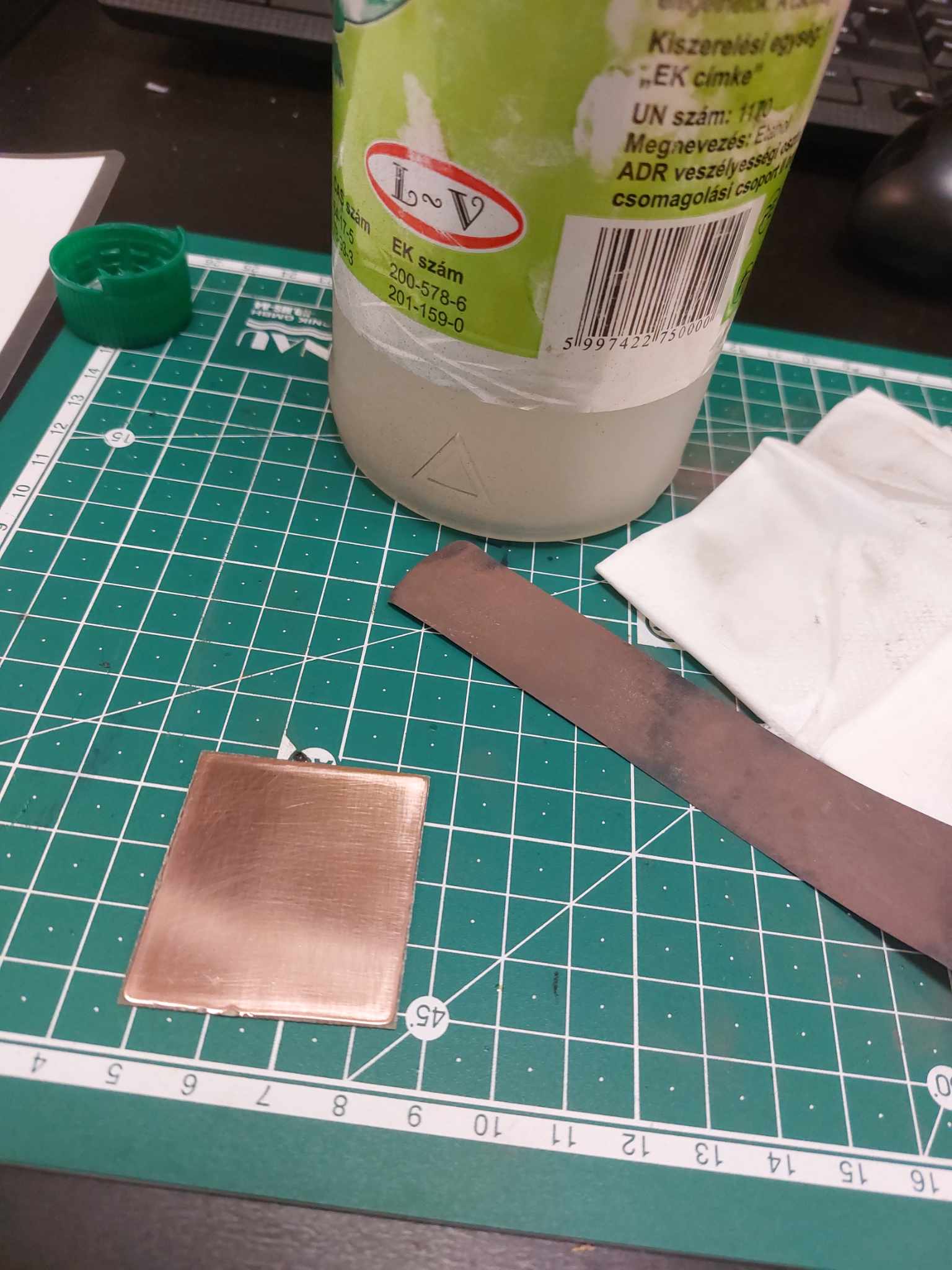

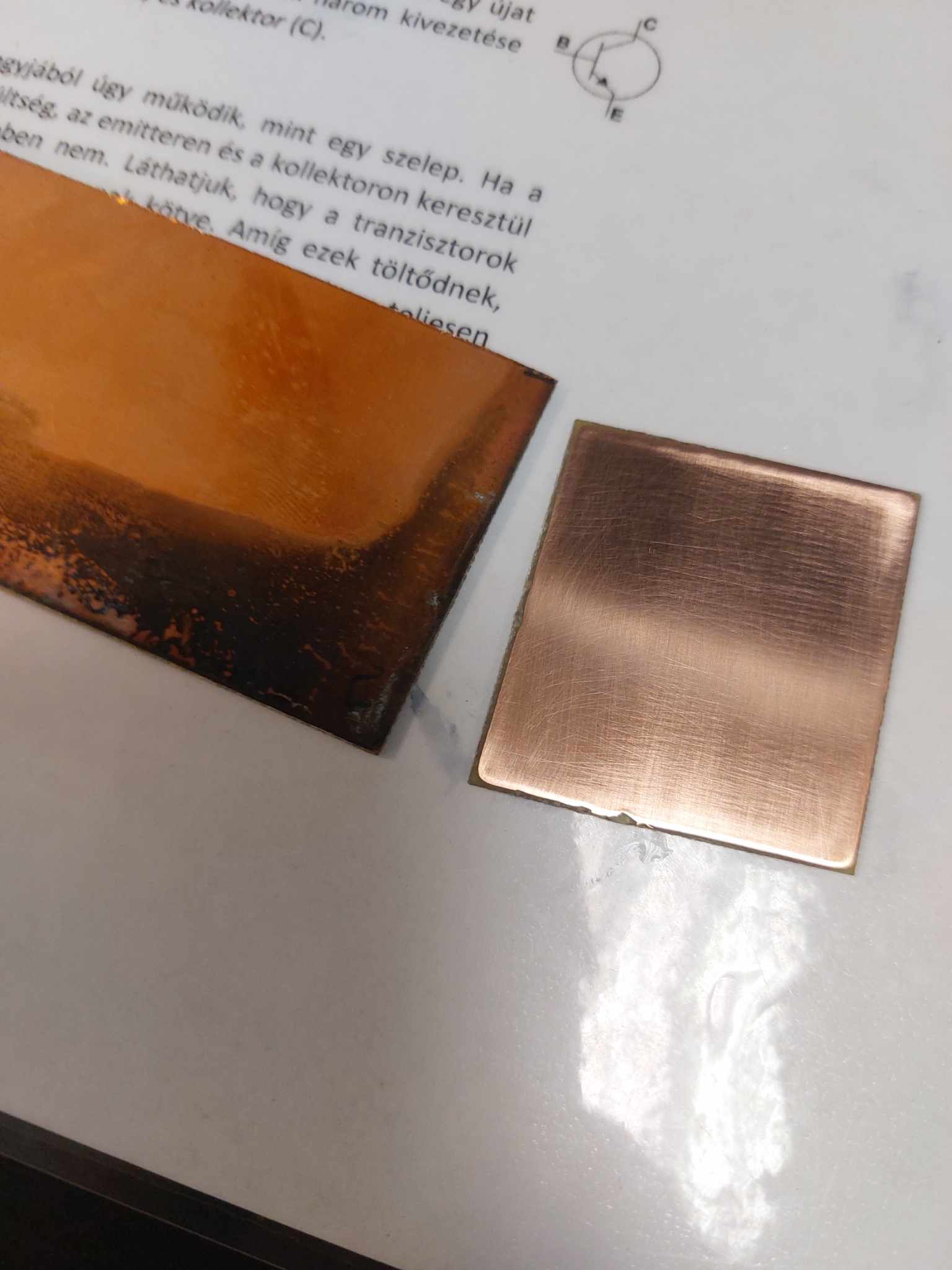

Csiszoljuk le panel felületét, hogy fényes legyen, majd ezek után denaturált szesszel töröljünk le róla minden szennyeződést. Ezek után már csak a panel csúcsainál érjünk hozzá, mivel a bőrünkön lévő zsír problémákat okozhat a marásnál!

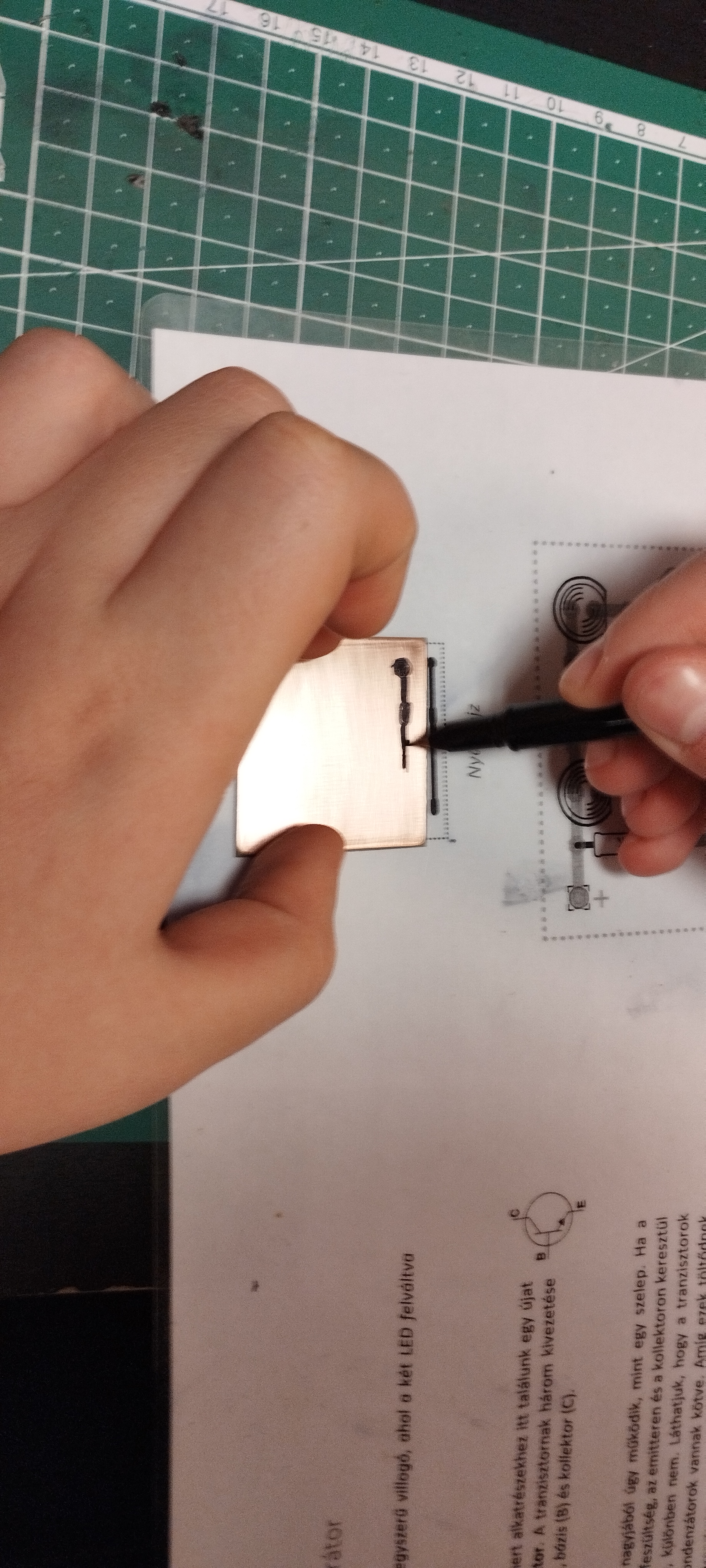

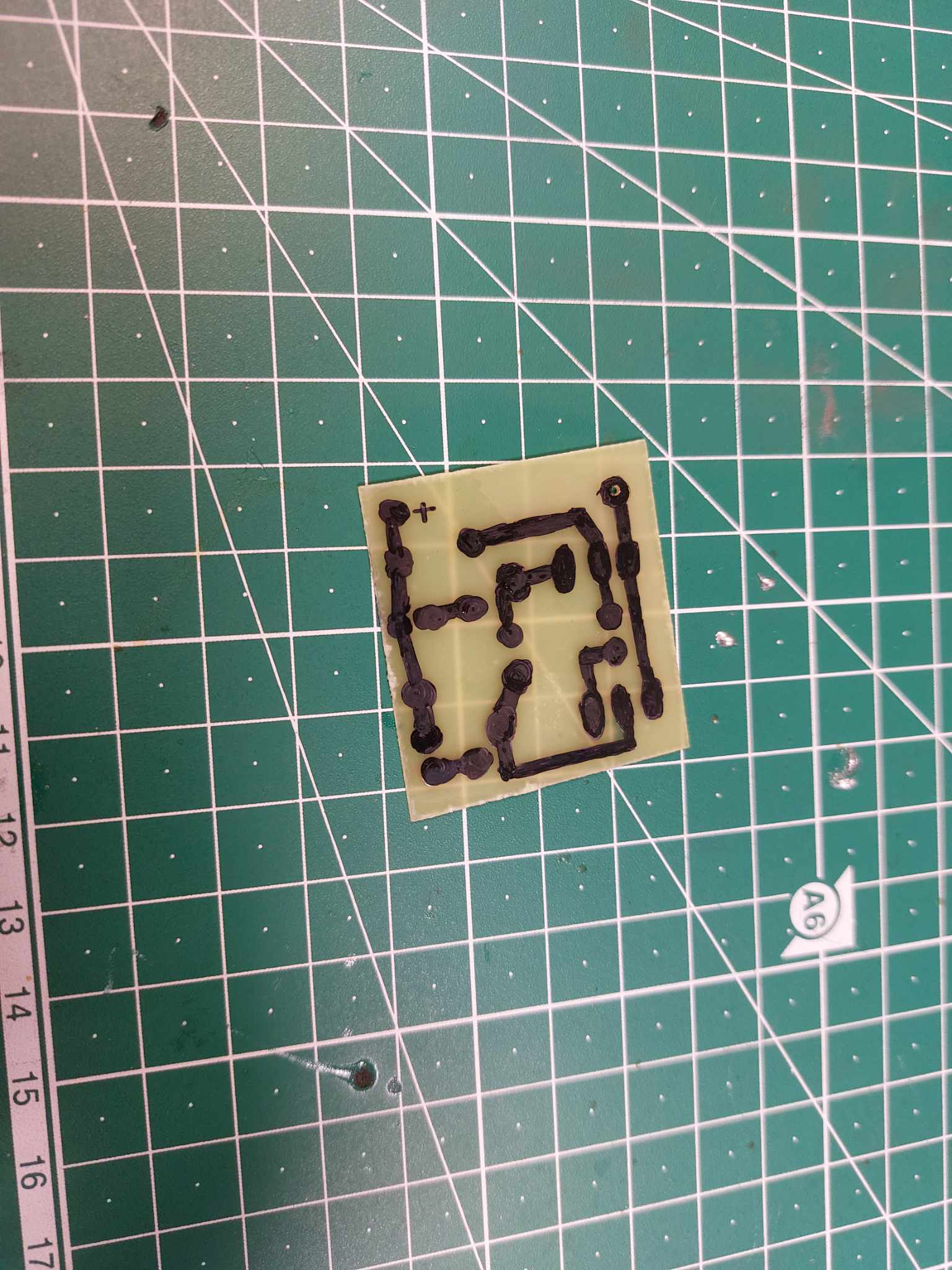

Kezdjük el alkoholos filccel rajzolni a mintát! Először próbáljuk a "pontokat" elhelyezni az ábra szerint, aztán kössük össze a megfelelő helyen őket vonalakkal. Fontos, hogy ne "satírozzunk", hanem körkörösen, vagy egymás melletti vonalakkal haladjunk, különben a már a panelra rárajzolt tintát újra leoldjuk. Arra is figyeljünk, hogy a pontok és vonalak elég vastagak legyenek! Érdemes a pontokat legalább 5-6 milliméter nagyra, a vonalakat legalább 3 milliméter vastagra húzni! Ahol kevés a hely rajzolhatunk pont helyett ellipszist is.

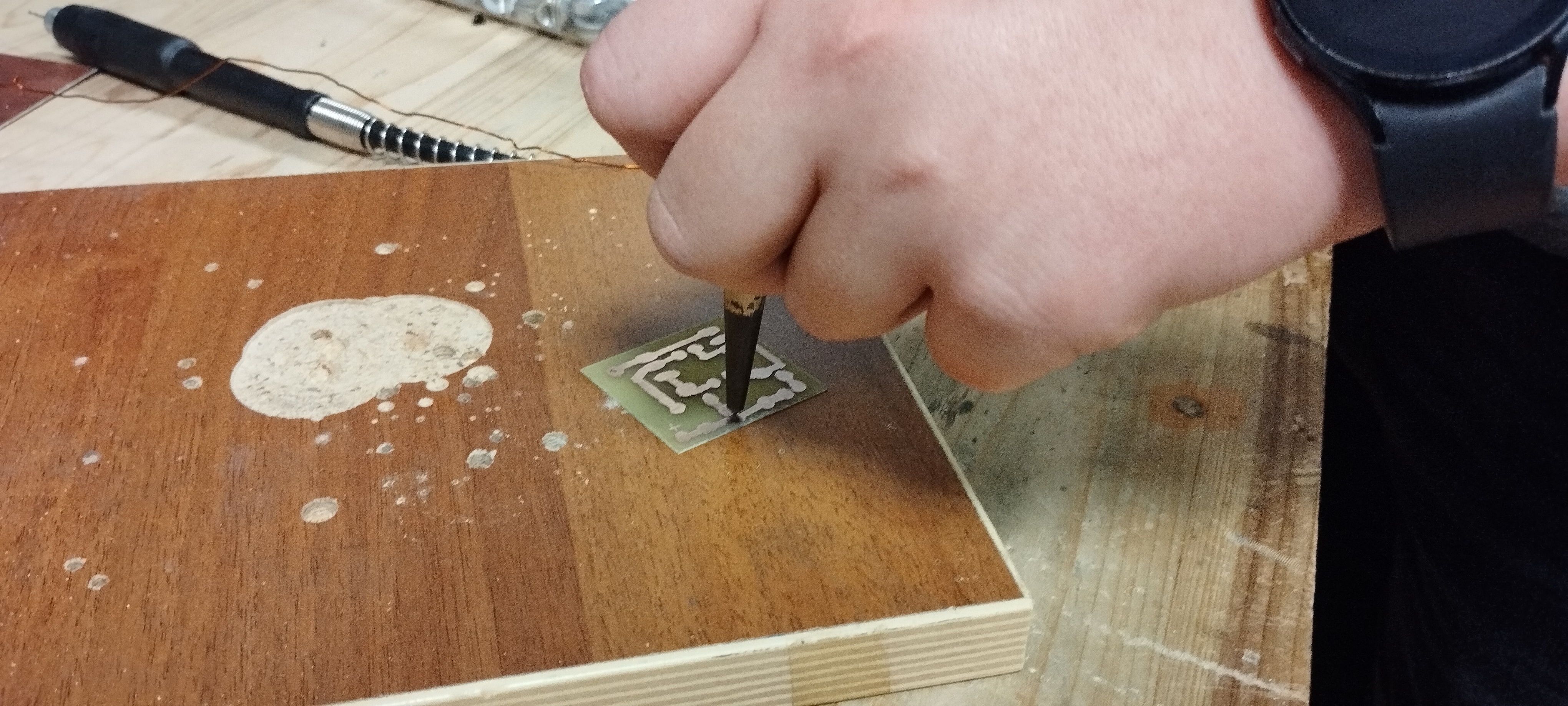

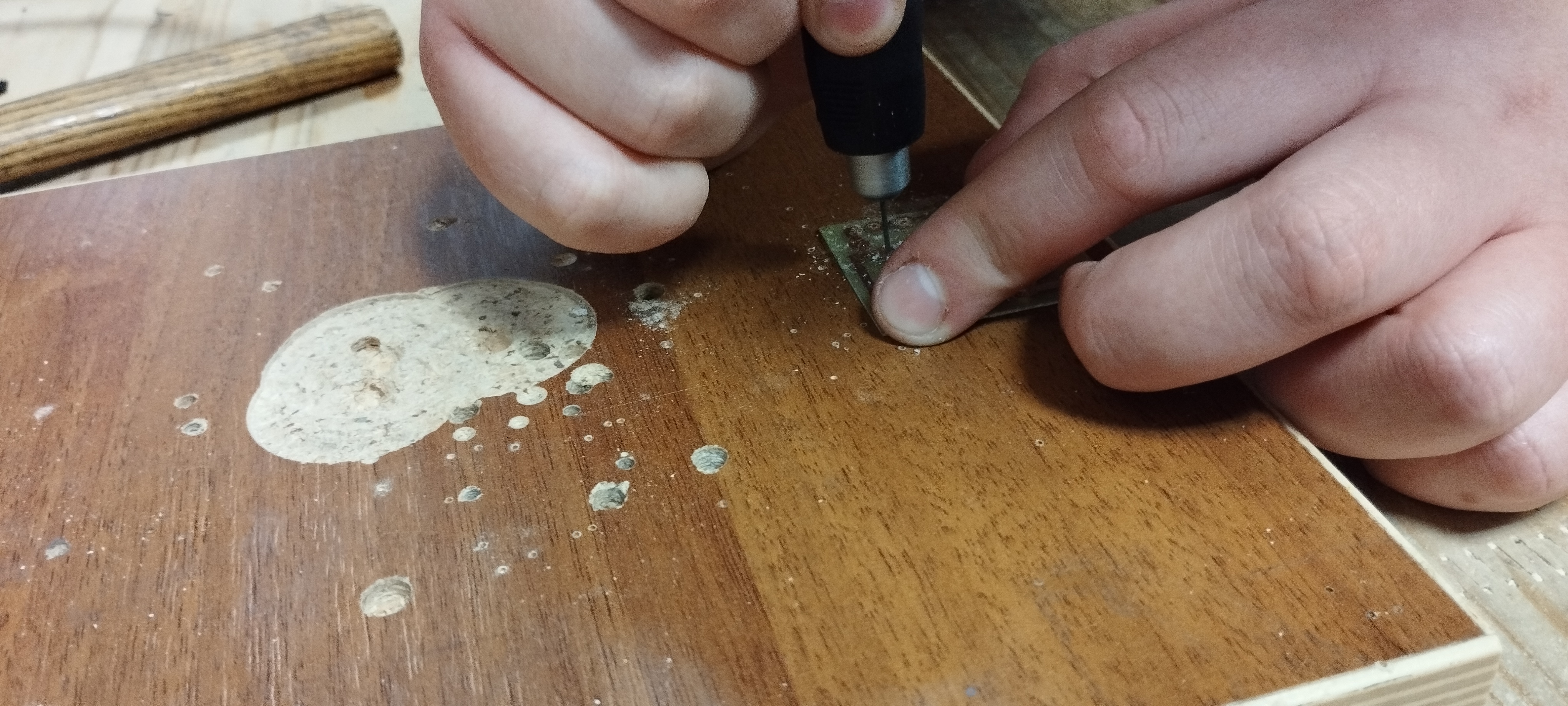

Ellenőrzés után fúrjuk ki a panelt egy helyen (előtte pontozzuk meg, hogy ne "vándoroljon" a fúrószár!). A fúrószárat tartjuk egyenesen és kicsi folyamatos nyomással fúrjuk át a panelt. A panel alá rakjunk egy darab falapot.

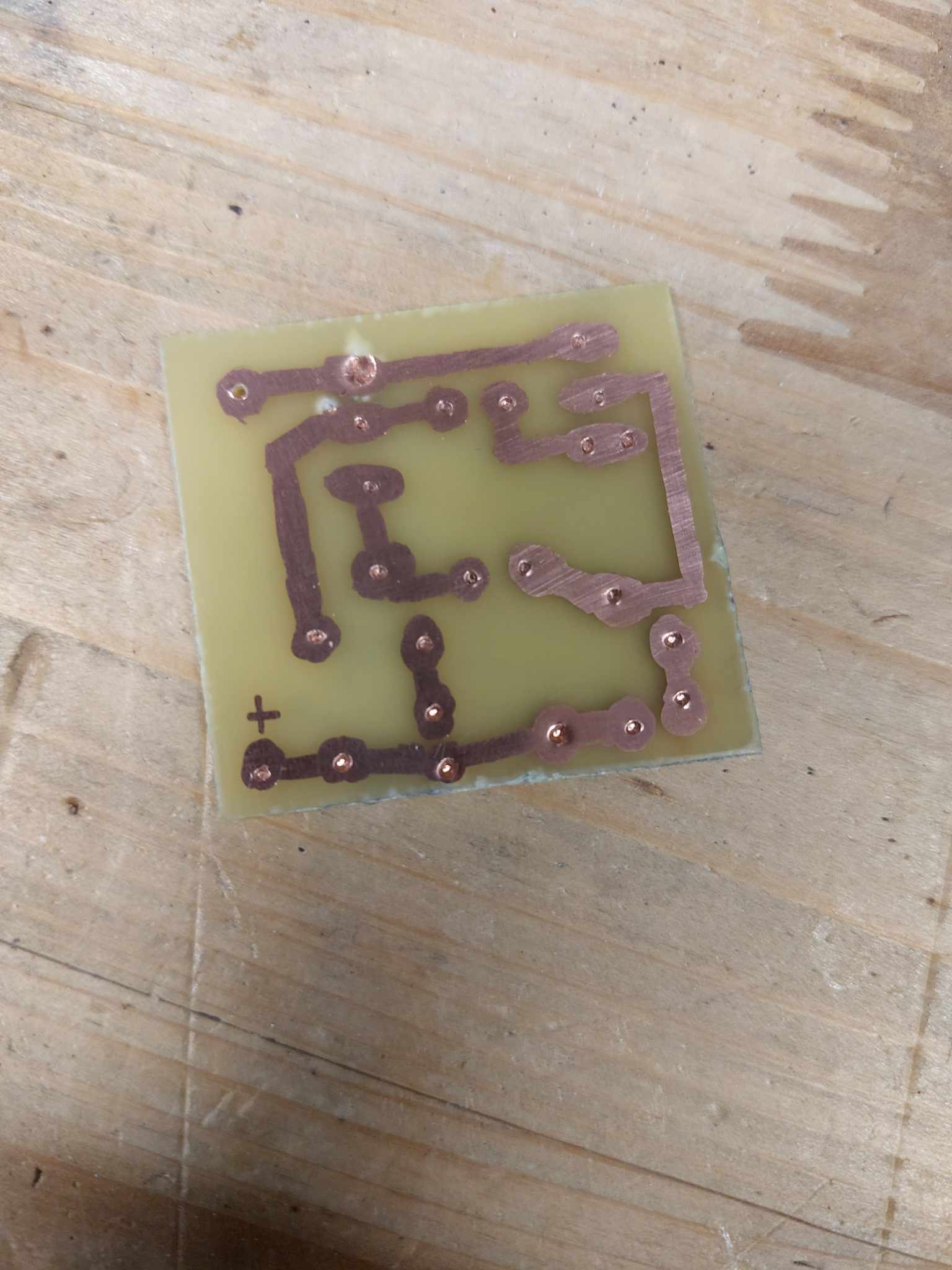

Egy darab dróton lógassuk bele maróanyagba. Ezt a vegyi anyagtól függően 30 perc - 2 órát vesz igénybe amíg teljesen készre nem maródik a panel. Ha a panel teljesen lemaródott, mossuk le róla denaturált szesszel az alkoholos filc tintáját, majd az összes pontot pontozzuk be és fúrjuk ki.

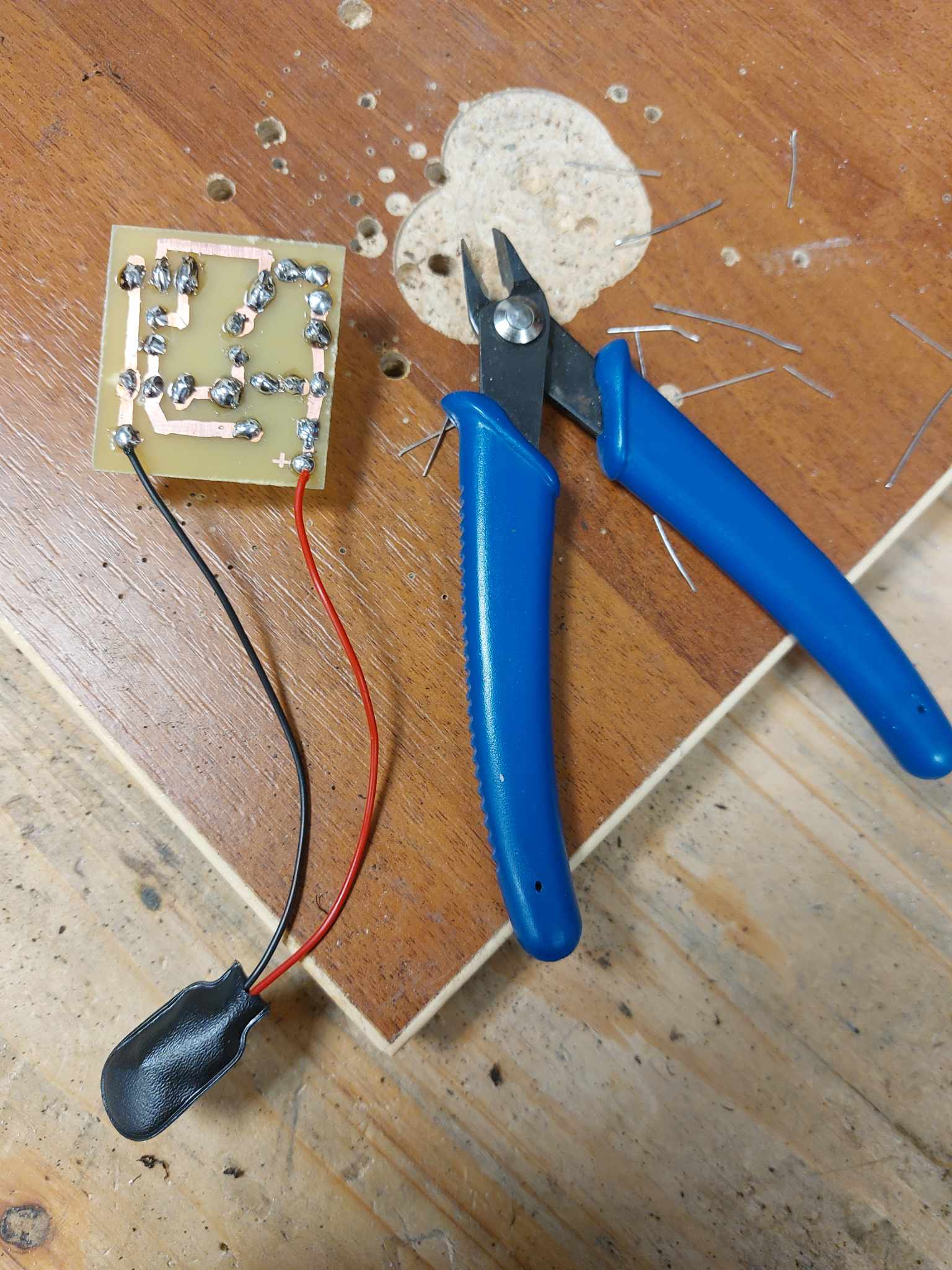

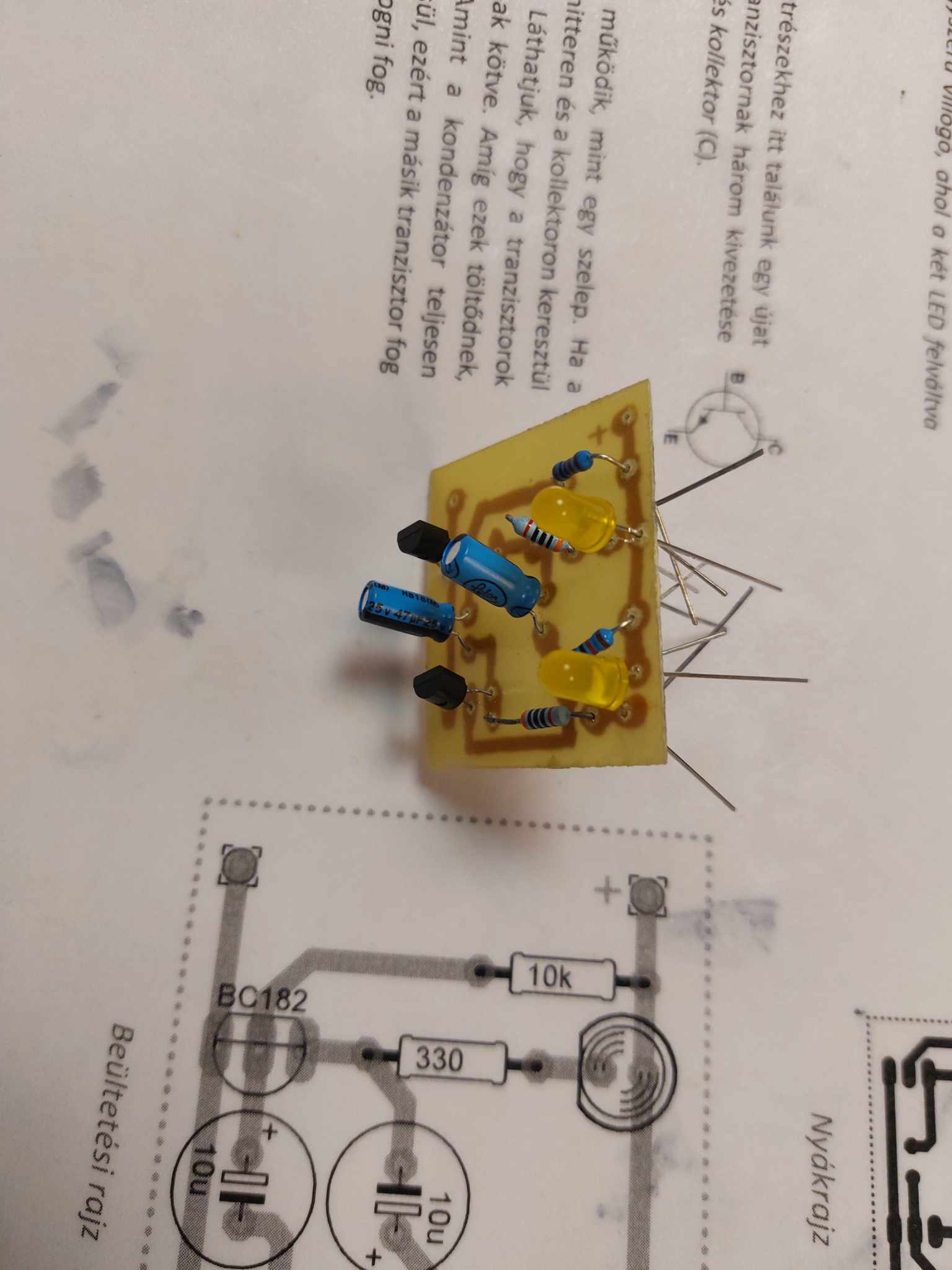

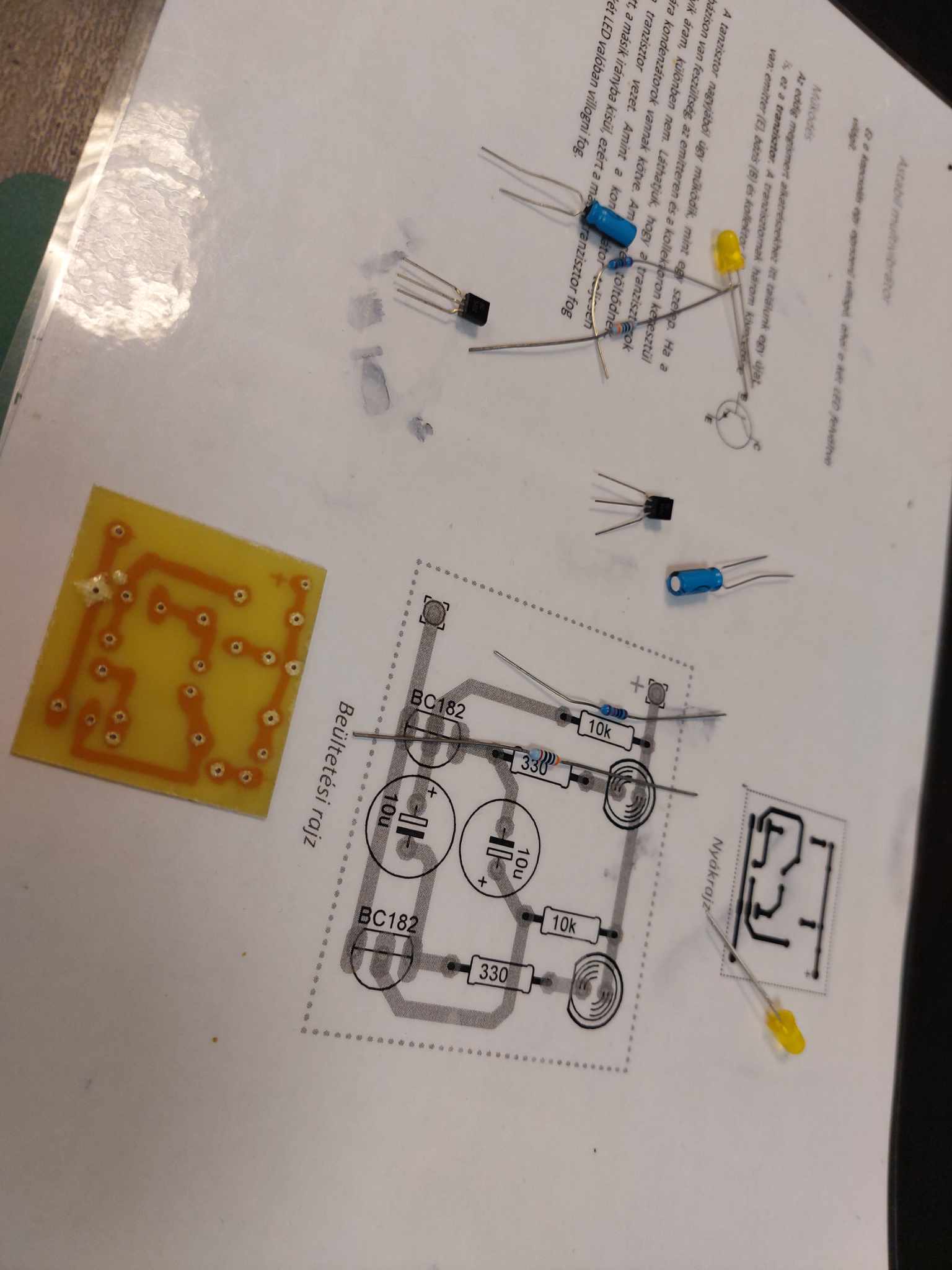

Válogassuk ki (vagy kérjük el) az alkatrészeket, és a réz nélküli oldalról kezdjük el behelyezni őket, figyelve a helyes polaritásra. Ha mindennel megvagyunk a panel összeforrasztható és készen vagyunk.
